1.结构简图

2.产品代号标注：
SGE •ZP （SK）• Pd / DN×n - J（F）
SGE:本公司膨胀节代号；ZP:直管压力平衡型；SK:S双层 K铠装环（结构型式）；
Pd:设计压力（kgf/cm2）；DN:公称通径（mm）；
n:波数和；J(F):联接型式（J接管，F法兰）

3.产品结构特点：

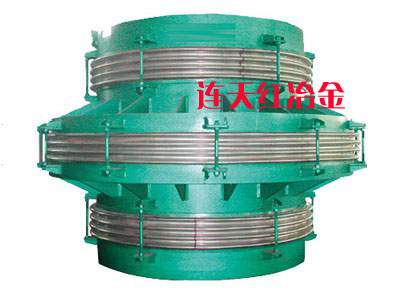

该膨胀节的两端各有一个工作波纹管,中间有一个平衡波纹管,膨胀节通过受力构件(大拉杆或舌管)来承受内压推力,因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。

4.安装使用注意事项：
1)此类膨胀节一般应用在架空的直管线上，水平安装。
2)膨胀节安装完后，所有的小拉杆须拆除。
3)为减少膨胀节对支座的弹性反力，在安装前可对此类膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。
