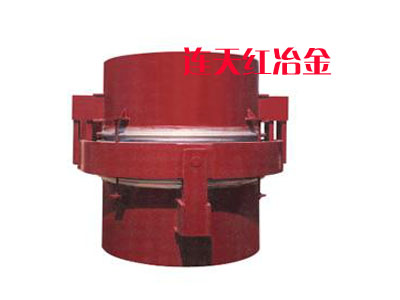

产品结构简图:

产品结构特点:
此类膨胀节由接管、波纹管及与接管相连的一对铰链构成。它只能吸单平面的角向位移。吸收位移时应有两个或三个角向型膨胀节组合使用。膨胀节的铰链具有承受内压推力的能力。

订货标记示例:
200 J (4) - 1.0 Ⅱ(A)
200:公称通径mm J:类型代号 (4):总波数 1.0:设计压力 Ⅱ(A):碳钢法兰链接

.
备注:
1、膨胀节上的小拉杆是安装、运输、调整用的，不可作为承力件，产品在管道上安装完毕后，必须拆除小拉杆，方可投入运行。
2、当要求膨胀节角变形较大或系统工作压力较高时，推荐产品在安装时进行“冷紧”。一般为50%或100%冷紧。冷紧的优点主要在于改善膨胀节及管线的工作稳定。
3、安装时注意膨胀节铰链转动平面，必须与位移平面一致。
4、当需要内衬筒,选型和订货时需要注明:碳钢内衬注明_内衬(A),不锈钢内衬注明(Cr)
